La règle qui commande tout le sujet est simple : les écarts de 0,40 mètre et 0,60 mètre concernent une sortie murale de VMC, pas une traversée de toit. Pour une sortie en toiture, la pièce à choisir est la tuile à douille, c’est-à-dire l’élément qui fait passer le conduit à travers la couverture en gardant l’étanchéité, et son diamètre doit suivre celui de l’évacuation d’air vicié.
Si vous hésitez entre 40 cm ou 60 cm d’écart, vous ne cherchez donc pas la bonne réponse au bon endroit : ces deux mesures servent à placer une bouche en façade, alors qu’en toiture il faut d’abord vérifier la compatibilité du passage et du conduit. C’est ce point qui évite la plupart des erreurs d’achat et de pose.
Ce qu’il vous faut
- Un mètre ruban si vous préparez une sortie en façade.
- Le diamètre nominal de l’évacuation d’air vicié relevé sur votre installation.
- Une tuile à douille et un conduit compatibles entre eux pour conserver l’étanchéité au passage du toit.
Avec ces trois vérifications faites avant d’acheter, vous saurez si votre projet relève d’une sortie murale avec distances à respecter, ou d’une sortie en toiture à raccorder au bon diamètre.
Quelles sont les distances réglementaires de 40 cm et 60 cm pour une sortie VMC ?
Une sortie murale de VMC doit rester à au moins 0,40 mètre de toute fenêtre ou baie vitrée, et à au moins 0,60 mètre de toute entrée d’air de ventilation. Ces deux repères relèvent de la sortie en façade selon la norme européenne EN 13779.

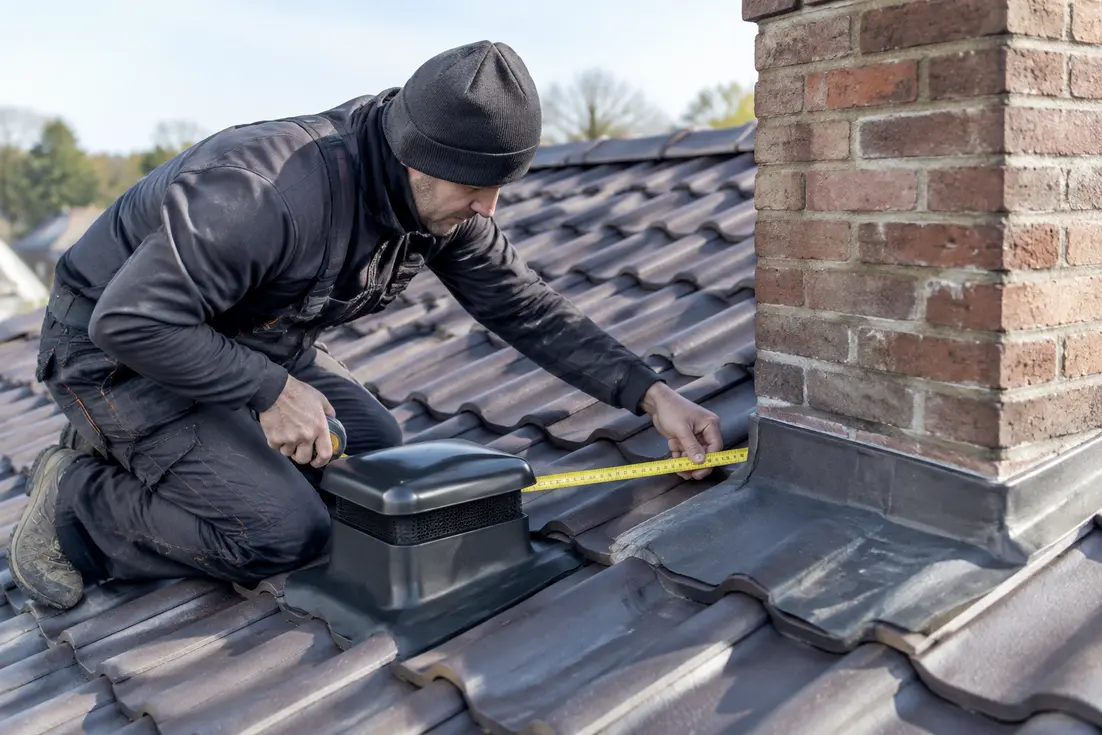

Concrètement, si l’air est rejeté par un mur, il faut mesurer l’écart depuis le point de rejet jusqu’à l’ouverture ou jusqu’à la grille d’amenée d’air la plus proche. Si votre projet passe par la couverture, ces distances ne servent pas à choisir la tuile ni le conduit.
Pourquoi faut-il respecter 40 cm par rapport aux baies vitrées ?
Le point utile à retenir est la portée de la règle : une fenêtre ou une baie vitrée fait partie des ouvertures à écarter d’une sortie murale. Avant de percer une façade, le plus simple est de tracer l’emplacement prévu puis de contrôler cette distance au mètre, plutôt que d’ajuster après coup.
Comment positionner la sortie VMC à 60 cm des entrées d’air ?
Une entrée d’air de ventilation n’est pas une simple ouverture vitrée. Si votre façade comporte une grille de ventilation, c’est bien par rapport à cette grille qu’il faut vérifier l’écart annoncé par la norme, toujours pour une implantation murale.
Quel diamètre de tuile à douille retenir pour sa sortie de toit VMC ?

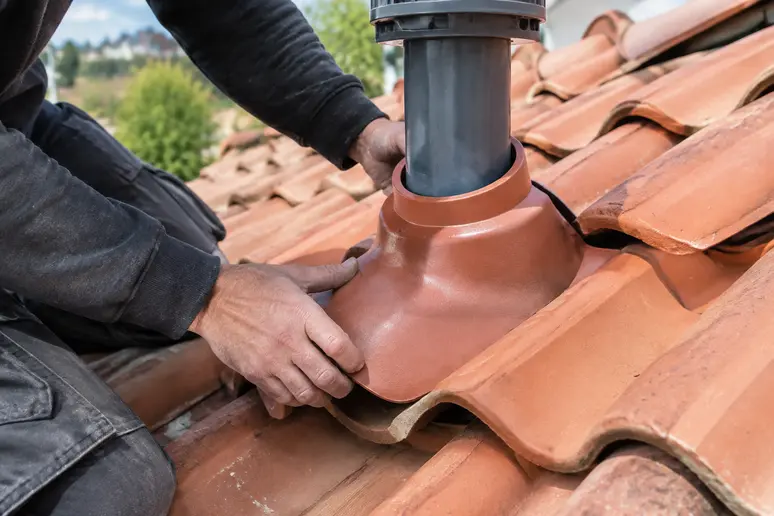

Une sortie de toit se choisit d’abord sur le diamètre nominal de l’évacuation, pas sur l’espace disponible sous les tuiles. La tuile à douille assure la jonction avec la couverture et l’étanchéité autour du conduit ; elle doit donc correspondre à la section prévue par la VMC.
Pour un logement, le bon réflexe consiste à relever la dimension de sortie d’air vicié sur l’installation, puis à acheter une pièce de passage à cette même cote. Réduire au dernier moment complique le raccordement et peut dégrader le fonctionnement du réseau.
Faut-il obligatoirement un diamètre de 160 mm en toiture ?
Non, il n’existe pas de taille unique à imposer à toutes les installations. Le diamètre à retenir en toiture est celui de l’évacuation d’air vicié de votre VMC ; si cette évacuation est en 160 mm, la sortie de toit doit rester sur cette même valeur.
D’après le fabricant, il existe par exemple une tuile à douille H 10 affichant une longueur hors tout de 456 mm, une largeur de 297 mm et un passage de 160 mm. Cet exemple décrit un produit précis, pas une règle générale pour toutes les couvertures.
Quels sont les diamètres adaptés entre simple flux et double flux ?
Le critère ne change pas : la sortie en toiture doit reprendre le diamètre nominal de l’évacuation concernée. En pratique, la différence entre simple flux et double flux ne se tranche donc pas avec une cote universelle, mais avec la section réellement prévue sur votre réseau d’extraction.
Les erreurs qui font rater une sortie VMC en toiture
- Acheter la pièce de passage avant de relever le diamètre du réseau produit un raccord bricolé ou rétréci au dernier moment ; il faut partir de la section nominale de l’évacuation d’air vicié, puis choisir la sortie de toit sur cette base.
- Monter un conduit non compatible avec la tuile à douille peut exposer le logement à des infiltrations d’eau et à un refoulement de polluants ; il faut utiliser des éléments prévus pour travailler ensemble au niveau du passage en toiture.
- Confondre distances de façade et pose en couverture fait perdre du temps au moment du traçage, voire conduit à acheter la mauvaise solution ; il faut d’abord décider si le rejet d’air se fait par un mur ou par le toit, puis appliquer la règle du bon cas.
- Se fier à un exemple produit comme s’il valait pour toutes les installations aboutit à une sortie mal dimensionnée ; un modèle donné par un fabricant sert seulement d’illustration, alors que la décision se prend toujours à partir du diamètre de votre évacuation.
Si vous ne retenez qu’une chose, retenez celle-ci : les 40 cm et 60 cm servent à une sortie murale, tandis qu’en toiture le point décisif est l’accord exact entre le conduit, la tuile à douille et l’étanchéité du passage.
Questions fréquentes sur la sortie VMC de toiture
Peut-on utiliser une tuile à douille pour n’importe quel toit ?
La tuile à douille doit être compatible avec la couverture et avec le conduit qu’elle reçoit. L’exemple de dimensions donné par un fabricant concerne un modèle précis ; il faut donc vérifier la référence adaptée à votre type de tuile.
Chapeau de ventilation ou tuile VMC : lequel choisir ?

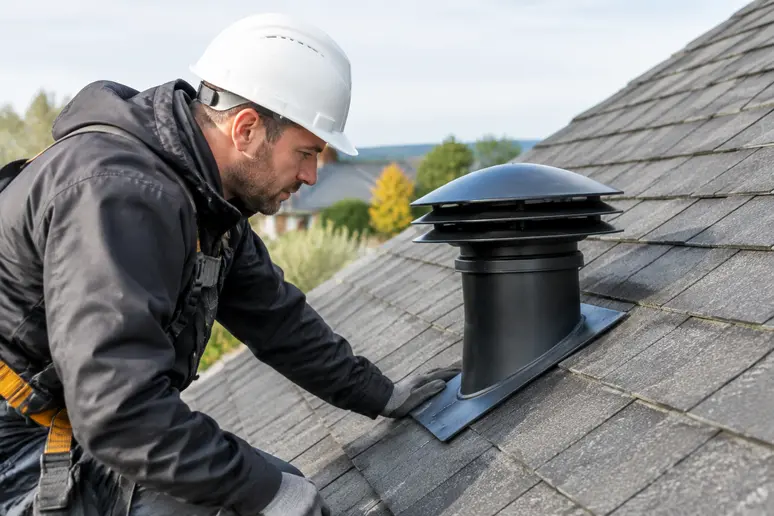

Si le rejet d’air passe par la couverture, la tuile à douille sert au passage étanche du conduit à travers le toit. Le chapeau intervient comme terminaison visible, mais il ne remplace pas la pièce de traversée lorsqu’une sortie doit franchir la couverture.
Que vérifier avant d’acheter la sortie de toit ?
Vérifiez d’abord le diamètre nominal de l’évacuation d’air vicié, puis la compatibilité entre le conduit et la pièce de passage, enfin la référence adaptée à votre couverture. Ce sont les trois contrôles qui évitent les raccords forcés et les défauts d’étanchéité.
