Oui : la pente d’évacuation des collecteurs d’eaux usées préconisée par le DTU 60.11 est comprise entre 1 et 3 cm par mètre (1 % à 3 %). Cette plage vaut pour un réseau gravitaire d’eaux usées, mais la bonne lecture ne s’arrête pas au minimum admissible : selon l’appareil, le diamètre et la nature des matières transportées, la pente de confort n’est pas toujours la pente plancher.
Quelle pente d’évacuation respecter selon le DTU 60.11 ?
Le NF DTU 60.11, qui encadre la mise en œuvre des réseaux d’évacuation gravitaire des eaux usées et pluviales, s’applique aussi bien aux canalisations intérieures qu’à un collecteur enterré raccordé au réseau public. La partie 1-1-2 du NF DTU 60.1 complète ce cadre de pose pour les réseaux sanitaires.
Source : synthèse des prescriptions du NF DTU 60.11 et du NF DTU 60.1.
| Appareil / Réseau | Diamètre minimal (DN) | Pente recommandée |
|---|---|---|
| Lavabos / Lave-mains | DN 32 mm | 1 à 3 cm par mètre (1% à 3%) |
| Lave-linge / Lave-vaisselle | DN 40 mm | 1 à 3 cm par mètre (1% à 3%) |
| Douches / Éviers / Baignoires | DN 40 à 50 mm | 1 à 3 cm par mètre (1% à 3%) |
| WC | DN 80 à 100 mm | 1 à 2 cm par mètre (1% à 2%) |
| Collecteurs principaux | DN 100 mm | 1 cm par mètre (1%) |
Le point à retenir est simple : le DTU donne une plage de pose pour les collecteurs d’eaux usées, puis les usages courants resserrent parfois la cible selon le tronçon. Une pente trop faible freine l’eau et favorise les dépôts. Une pente trop forte, au-delà de 5 %, fait filer l’eau sans entraîner correctement les solides et augmente le risque de dépôts plus loin dans la ligne.
Quelle est la pente minimale pour les eaux usées ?
La lecture minimale consiste à retenir le bas de la plage prévue par le DTU pour un collecteur, ce qui permet déjà de rester dans le cadre normatif si le tracé est propre, régulier et sans contre-pente. Cette lecture suffit pour comprendre la règle, mais elle ne suffit pas toujours pour choisir la pente la plus sûre sur un tronçon qui doit aussi transporter des matières solides.
Pourquoi faut-il éviter une pente trop forte ?
Une évacuation gravitaire travaille par entraînement. Si l’inclinaison devient excessive, l’eau part avant les matières et laisse des dépôts. Le défaut est trompeur : le tuyau semble bien se vider à l’œil, alors que les résidus restent en fond de conduite. C’est la raison pour laquelle une pente régulière vaut mieux qu’une descente brutale.
Pente minimale ou pente recommandée : laquelle choisir ?
La contradiction apparente vient de deux lectures différentes d’une même installation : la pente plancher qui respecte la règle, et la pente de confort retenue pour mieux sécuriser l’écoulement. Les deux ne s’opposent pas sur le texte du DTU, elles ne répondent pas à la même question.
D’un côté, une lecture stricte retient la valeur basse : elle dit en pratique qu’un collecteur bien dimensionné peut fonctionner au minimum admis. De l’autre, les repères de pose utilisés pour les réseaux domestiques visent souvent plus haut sur les tronçons sensibles, avec une pente de confort de l’ordre de 2 % pour un tuyau de 100 mm, justement pour mieux entraîner les solides sans basculer dans l’excès.
Entre les deux, je retiens la seconde lecture pour un particulier qui veut un réseau tolérant aux petits défauts de pose. La raison est concrète : une ligne ne se bouche pas parce qu’elle manque de théorie, elle se bouche parce qu’elle cumule une pente limite, un raccord mal aligné, un changement de direction ou une longueur mal contrôlée. Quand il faut trancher entre le strict minimum et une pente de confort encore compatible avec le réseau, la seconde pèse plus lourd pour la fiabilité d’usage.

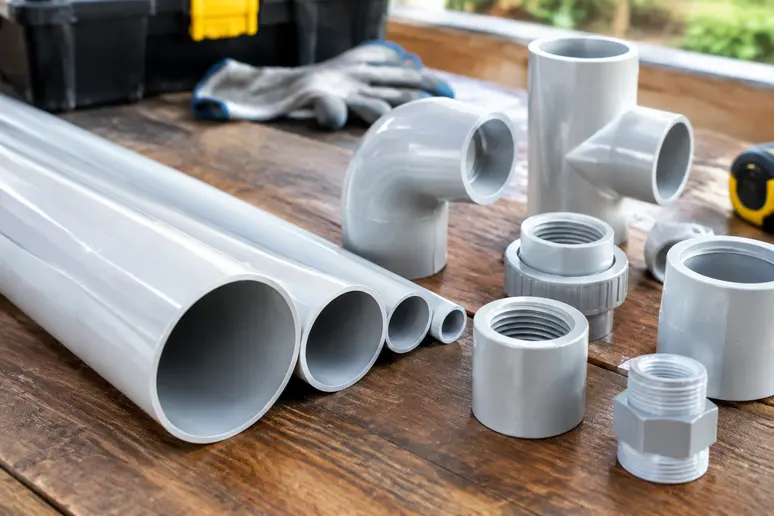

Quels diamètres de canalisation prévoir pour chaque appareil sanitaire ?
Le diamètre minimal dépend de l’appareil raccordé, et le DN, ou diamètre nominal, correspond au diamètre extérieur pour les tuyaux et coudes en PVC. Ce détail évite une erreur classique au moment d’acheter les pièces, surtout quand un raccord est choisi à partir d’une mesure intérieure approximative.
Quel diamètre pour les WC et les collecteurs principaux ?
Le diamètre minimal d’évacuation de DN 80 à 100 mm pour les WC selon le DTU 60.11 varie avec le type de WC, entre un modèle avec réservoir de 6 à 9 litres et une toilette à chasse directe. Pour un collecteur principal, le tableau de référence retient un DN 100 mm. Ces tronçons méritent aussi une vigilance sur la ventilation : le DTU prévoit que les colonnes de chute verticales soient prolongées afin de créer une ventilation de la descente d’eau et de prévenir le siphonnage.
Quel diamètre pour les eaux grises ?
Le diamètre minimal d’évacuation de DN 32 mm pour les lavabos et lave-mains selon le DTU 60.11. Le diamètre minimal d’évacuation de DN 40 mm pour un lave-linge ou un lave-vaisselle selon le DTU 60.11. Pour les douches, éviers et baignoires, la plage passe à DN 40 à 50 mm selon la longueur de la canalisation.
Ce classement montre qu’on ne choisit pas un tube au hasard parce qu’il rentre dans la réservation. Le bon ordre est l’inverse : appareil, diamètre minimal, puis pente et tracé disponibles. Quand plusieurs appareils rejoignent une même ligne, la lecture du tableau aide pour le départ de chaque branche, pas pour improviser le reste du réseau.
Comment calculer et vérifier la pente d’un réseau gravitaire ?
Le calcul d’un réseau gravitaire se fait par proportionnalité entre le dénivelé et la distance horizontale. Si la cote aval est connue, la cote d’entrée fil d’eau à l’amont se déduit de la pente retenue et de la longueur du tronçon rectiligne.
Quelle formule utiliser pour calculer la pente ?
La formule pratique est la suivante : pente en pourcentage = dénivelé vertical ÷ longueur horizontale × 100. Dans l’autre sens, si vous connaissez la pente visée et la distance, vous retrouvez la chute nécessaire entre l’amont et l’aval. C’est le bon réflexe pour tracer avant collage, plutôt que de corriger après coup avec des raccords qui cassent l’alignement.

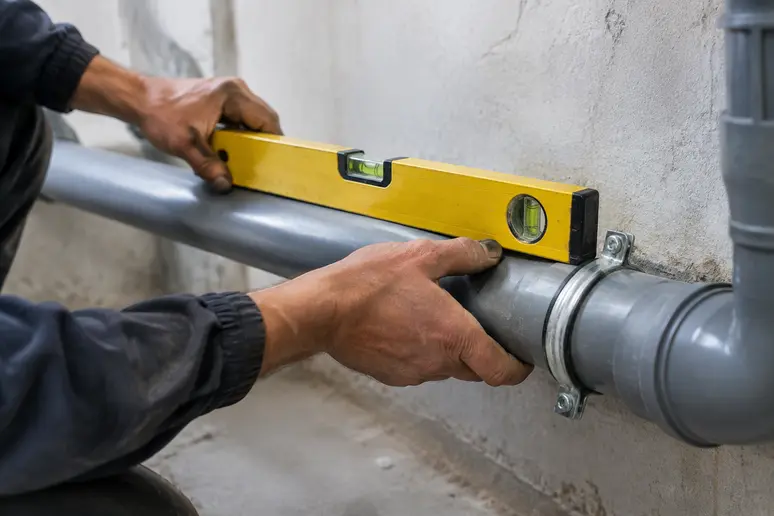

Comment poser un tuyau avec la bonne inclinaison ?
La vérification la plus simple se fait avec un niveau de maçon d’un mètre et une cale réglée à l’inclinaison recherchée, maintenue au ruban adhésif. Cette méthode ne remplace pas le traçage, mais elle permet de contrôler rapidement qu’un tronçon garde la même descente sur toute sa longueur.
Attention cependant aux contraintes de passage, comme une hauteur de passage réduite sous un plancher ou un doublage. Dans ce cas, il faut d’abord vérifier que la chute nécessaire reste compatible avec le parcours prévu. Si la ligne passe en force, la contre-pente apparaît souvent plus tard, après fermeture.
Erreurs de pose qui finissent en bouchons ou mauvaises odeurs
Les défauts de réseau sont rarement mystérieux. On retrouve presque toujours une erreur de lecture du diamètre, de pente ou de ventilation.
- Choisir la pente plancher comme cible unique produit un réseau qui tolère mal le moindre défaut d’alignement, avec stagnation locale, dépôts et odeurs ; il faut viser une pente de confort adaptée au tronçon au lieu de s’arrêter au strict minimum théorique.
- Donner trop d’inclinaison à une conduite fait partir l’eau avant les matières, ce qui laisse des dépôts plus loin et use davantage la canalisation ; il faut revenir à une descente régulière dans la plage utile du réseau gravitaire.
- Prendre le DN pour un diamètre intérieur conduit à acheter le mauvais raccord PVC, puis à forcer l’assemblage ou à multiplier les adaptations ; il faut lire le DN comme un diamètre extérieur pour les tubes et coudes en PVC.
- Sous-dimensionner une évacuation de WC ou une ligne qui reprend plusieurs appareils réduit la section disponible, puis les engorgements deviennent récurrents ; il faut repartir du diamètre minimal exigé pour chaque appareil avant de définir le parcours.
- Oublier la ventilation d’une colonne de chute favorise le siphonnage des appareils et les remontées d’odeurs ; il faut prolonger la chute pour ventiler la descente d’eau comme le prévoit le DTU.
Avant toute découpe, faites le tracé complet amont-aval, notez la cote de sortie, reportez la chute nécessaire sur le parcours et contrôlez chaque segment au niveau avec la cale adaptée. Ce geste prend quelques minutes et évite de découvrir une contre-pente quand tout est déjà collé.
FAQ
Quelle pente pour l’évacuation d’un WC ?
Le tableau de référence retient pour les WC une plage plus resserrée que pour les petits appareils, avec un diamètre minimal lié au type de WC. Cette prudence tient au transport des matières solides, pas seulement à l’écoulement de l’eau.
Une pente plus forte évacue-t-elle forcément mieux ?
Non. Au-delà d’un certain seuil, l’eau circule trop vite et n’entraîne plus correctement les matières. Le symptôme typique est un tuyau qui semble se vider vite, puis s’encrasse sur la longueur.
La longueur du tuyau change-t-elle le diamètre minimal d’une douche ou d’une baignoire ?
Oui, le repère disponible prévoit DN 40 à 50 mm pour les douches, éviers et baignoires selon la longueur de la canalisation. Quand le parcours s’allonge, la version la plus prudente de la plage évite de poser une ligne trop juste.
Peut-on contrôler la pente sans laser ?
Oui. Un niveau de maçon et une cale réglée à l’inclinaison recherchée suffisent pour une vérification simple, à condition de contrôler tout le tracé et pas seulement les extrémités.
Le DTU 60.11 s’applique-t-il aussi à un collecteur enterré ?
Oui, dès lors qu’il s’agit d’un réseau d’évacuation gravitaire des eaux usées ou pluviales, y compris pour un collecteur enterré raccordé au réseau public.
