Quand on parle de sécurité dans une salle de bain, l’électricité est souvent le premier point qui vient à l’esprit, et c’est bien normal. La norme NF C 15-100 est le document de référence qui encadre ces installations pour protéger les occupants, notamment en définissant des volumes de sécurité stricts pour l’emplacement des appareils électriques.
En résumé
- La norme NF C 15-100 définit des volumes de sécurité (0, 1, 2 et hors volume) dans la salle de bain pour l’installation électrique.
- Chaque volume autorise uniquement certains équipements électriques selon leur indice de protection (IPX7, IPX5, IPX4) et leur classe (Classe I ou II).
- Tous les circuits alimentant une salle de bain doivent impérativement être protégés par un interrupteur différentiel 30 mA.
Chiffres clés
| Donnée | Valeur |
|---|---|
| Nombre de volumes de sécurité | 3 (Volume 0, 1, 2) plus zone hors volume |
| Tension Très Basse Tension de Sécurité (TBTS) | Inférieure à 50V |
| Hauteur du Volume 1 au-dessus du Volume 0 | 2,25m |
| Distance du Volume 2 autour de la baignoire/douche | 60 cm |
| Hauteur maximale du Volume 2 | 2,25m |
| Protection obligatoire pour circuits | Interrupteur différentiel 30 mA |
| Nombre minimum de prises 16A 2P+T hors volume | 1 |
| Hauteur recommandée pour prise hors volume | Entre 5 cm et 1,30 m du sol |
| Distance minimale d’une prise du lavabo | Plus de 60 cm |
Qu’est-ce que la norme NF C 15-100 dans une salle de bain ?
La norme NF C 15-100 est la référence incontournable qui régit toutes les installations électriques basse tension dans les logements en France. Dans une pièce d’eau comme la salle de bain, où la cohabitation de l’électricité et de l’eau présente un risque d’électrocution élevé, son rôle est d’autant plus critique.
C’est un cadre strict dont la conformité est essentielle pour la sécurité des personnes et des biens. Ignorer ses prescriptions, c’est prendre des risques majeurs, tant sur le plan humain que vis-à-vis des assurances en cas d’incident.
Quel est le rôle de la norme dans les pièces d’eau ?
Dans les pièces d’eau, la norme NF C 15-100 a pour objectif principal de prévenir les accidents électriques. Elle encadre précisément l’installation des appareils électriques, des prises, des interrupteurs et des protections afin de minimiser tout risque lié à l’humidité et aux projections d’eau.
Son application garantit que chaque élément de l’installation est adapté à son environnement, du simple luminaire aux systèmes de chauffage, assurant ainsi une utilisation quotidienne en toute sérénité. Elle impose des règles de conception et d’installation spécifiques pour ces zones à risque.
Quelles sont les principales exigences de sécurité ?
Pour limiter les risques d’accident dans une salle de bain, la norme NF C 15-100 impose plusieurs exigences de sécurité strictes. Il faut impérativement respecter les distances minimales entre les points d’eau et les équipements électriques, choisir du matériel affichant les indices de protection (IP) et les classes d’isolation adaptés à chaque zone.
En outre, la conformité du tableau électrique et des circuits spécifiques à la salle de bain est une priorité, tout comme la présence d’une mise à la terre rigoureuse et d’une liaison équipotentielle. Cette liaison relie tous les éléments métalliques (tuyauteries, cadres de douche) à la terre pour éviter toute différence de potentiel dangereuse. Réaliser un schéma électrique détaillé de la salle d’eau avant les travaux aide à planifier les circuits, le nombre de prises et les points lumineux.

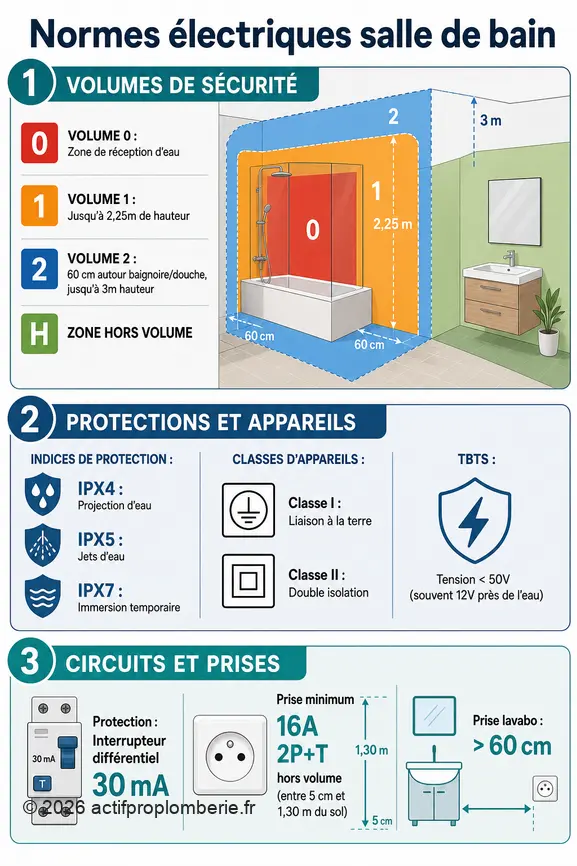

Comment sont définis les volumes de sécurité dans la salle de bain ?
La norme NF C 15-100 segmente la salle de bain en plusieurs zones appelées « volumes de sécurité », qui délimitent précisément où et quel type d’équipement électrique peut être installé. Cette distinction permet d’adapter la protection au niveau de risque d’humidité de chaque zone.
On distingue trois volumes principaux, Volume 0, Volume 1 et Volume 2, auxquels s’ajoute la zone « hors volume », qui bénéficie de règles plus souples. Chaque volume correspond à un niveau d’exposition à l’eau différent et donc à des exigences de sécurité spécifiques pour les appareils électriques.
Qu’est-ce que le Volume 0 ?
Le Volume 0 est la zone la plus critique et la plus dangereuse en termes de contact avec l’eau. Il correspond précisément à l’intérieur de la baignoire ou du receveur de douche, c’est-à-dire l’endroit où l’eau est directement recueillie.
Dans cette zone, les restrictions sont maximales: seuls les équipements fonctionnant en Très Basse Tension de Sécurité (TBTS) de 12V sont autorisés. De plus, ces appareils doivent posséder un indice de protection très élevé, généralement IPX7 ou IPX9, pour résister aux effets de l’immersion temporaire.
Qu’est-ce que le Volume 1 ?
Le Volume 1 est la zone qui s’étend juste au-dessus du Volume 0, jusqu’à une hauteur de 2,25 mètres depuis le sol. Il englobe l’espace vertical situé au-dessus de la baignoire ou du receveur de douche, considéré comme une zone de projection d’eau.
Les équipements installés dans le Volume 1 doivent présenter un indice de protection d’au moins IPX5, garantissant une protection contre les jets d’eau. Il peut s’agir de certains luminaires fonctionnant en TBTS 12V, à condition que leur transformateur soit installé en dehors de ce volume.
Qu’est-ce que le Volume 2 ?
Le Volume 2 est une zone un peu moins contraignante que les précédentes, mais qui reste sous surveillance. Il se situe jusqu’à 60 centimètres autour du pourtour de la baignoire ou du receveur de douche et peut s’étendre jusqu’à 2,25 mètres de hauteur par rapport au sol.
Dans cette zone, les appareils doivent être protégés contre les projections d’eau venant de toutes les directions, c’est-à-dire avoir un indice de protection minimum de IPX4. On y retrouve des appareils de chauffage de Classe II ou certaines prises rasoir, à condition qu’elles soient alimentées par un transformateur de séparation.
Quelle est la zone hors volume ?
La zone hors volume représente le reste de la salle de bain, en dehors des Volumes 0, 1 et 2. C’est la partie la moins contraignante en termes de réglementation électrique, mais elle n’est pas pour autant exempte de règles.
Ici, les exigences de sécurité se rapprochent d’une installation électrique classique pour les autres pièces de la maison, mais avec des précautions renforcées. On peut y installer des prises de courant avec terre, des interrupteurs classiques et des appareils de Classe I ou II, à condition qu’ils respectent les distances minimales par rapport aux points d’eau. L’ensemble de l’installation de la salle de bain doit être protégé par un interrupteur différentiel 30 mA.
Quels équipements électriques sont autorisés dans chaque volume ?
La sélection des équipements électriques pour votre salle de bain doit être rigoureusement adaptée à chaque volume de sécurité. Chaque zone a ses propres contraintes et ses propres autorisations.
Le respect de ces règles relève de la sécurité fondamentale de votre logement. Une prise de courant standard, par exemple, est strictement interdite dans les Volumes 0, 1 et 2.
Matériel électrique autorisé dans le Volume 0
Dans le Volume 0, c’est la zone d’immersion directe. Seuls les équipements de type IPX7 ou IPX9 sont autorisés. Ces appareils doivent fonctionner en Très Basse Tension de Sécurité (TBTS) de 12V. Cela peut inclure des systèmes d’éclairage spécifiques ou des jets massants intégrés à la baignoire, conçus pour cette zone ultra-sensible.
Matériel électrique autorisé dans le Volume 1
Le Volume 1, zone de projection au-dessus de la baignoire ou de la douche, permet des équipements avec un indice de protection IPX5. On peut y trouver des éclairages en TBTS 12V, à condition que leur transformateur soit déporté en dehors de cette zone. Certains chauffe-eau de Classe I sont aussi autorisés, mais sous des conditions strictes et spécifiques de raccordement.
Matériel électrique autorisé dans le Volume 2
Dans le Volume 2, qui entoure la zone humide jusqu’à 60 cm, les appareils doivent au minimum être IPX4. Cela ouvre la porte à des appareils de chauffage de Classe II, comme certains sèche-serviettes ou radiateurs électriques adaptés aux pièces humides. Les prises rasoir de 20 à 50 VA avec transformateur de séparation intégré ou externe sont également admises dans ce volume.
Matériel électrique autorisé hors volume
La zone hors volume offre une plus grande flexibilité. On peut y installer des appareils de Classe I ou II, comme des radiateurs électriques ou des VMC. C’est également là que sont autorisées les prises de courant avec terre et les interrupteurs classiques. Il est même possible d’envisager des solutions de chauffage pour salle de bain plus variées, comme l’un de nos articles sur le sujet pourrait l’expliquer, en respectant toujours les distances minimales.
Quelles sont les spécificités des indices de protection (IP) et des classes d’appareils ?
Pour s’assurer que l’équipement électrique est sûr dans une salle de bain, il faut comprendre deux notions clés: les indices de protection (IP) et les classes d’isolation des appareils. Ce sont eux qui vous donnent la garantie d’une résistance suffisante face à l’humidité et aux projections d’eau.
Les indices IP sont un standard international qui indique le niveau de protection d’un appareil contre l’intrusion de corps solides (premier chiffre) et de liquides (deuxième chiffre). Pour la salle de bain, c’est principalement le deuxième chiffre qui nous intéresse, souvent représenté par un « X » quand la protection contre les solides n’est pas spécifiée.
Un indice IPX4 signifie que l’appareil est protégé contre les projections d’eau provenant de toutes les directions. C’est le minimum requis pour les zones soumises à des éclaboussures. Si l’on monte en gamme, un indice IPX5 garantit une protection contre les jets d’eau à la lance, c’est-à-dire une résistance à une pression d’eau plus forte.
Quant à l’IPX7, il indique une protection contre les effets de l’immersion temporaire, une exigence pour le Volume 0. Pour ce même volume, on peut parfois rencontrer l’IPX9 qui protège contre les jets d’eau à haute pression et haute température.
En parallèle des indices IP, la norme définit des classes d’appareils électriques selon leur mode d’isolation. Les appareils de Classe I sont ceux qui doivent être obligatoirement reliés à la terre par leur carcasse métallique, ce qui assure une protection contre les chocs électriques en cas de défaut d’isolation. Les appareils de Classe II, en revanche, bénéficient d’une double isolation interne et ne nécessitent pas de liaison à la terre, offrant une protection intrinsèque supplémentaire.
Enfin, la Très Basse Tension de Sécurité (TBTS) est une tension inférieure à 50V, généralement de 12V ou 24V. Elle est utilisée dans les zones à très haut risque (comme le Volume 0 et 1) car une tension si basse est considérée comme inoffensive en cas de contact. Un transformateur de séparation est alors employé pour abaisser la tension du réseau (230V) à cette TBTS de 12V, tout en assurant une isolation électrique entre le circuit primaire et secondaire.
Où installer les prises de courant et les interrupteurs selon la norme ?
L’emplacement des prises de courant et des interrupteurs dans une salle de bain est l’un des aspects les plus strictement réglementés par la norme NF C 15-100. Un mauvais positionnement peut rendre une installation dangereuse, même avec du matériel adapté.
Ces éléments se placent là où la sécurité est maximale, en fonction des volumes définis. Cette rigueur est la meilleure garantie contre les accidents électriques. Les prises standards sont formellement proscrites dans les Volumes 0, 1 et 2.
Positionnement des prises de courant
La norme NF C 15-100 impose l’installation d’au moins une prise de courant 16A 2P+T (avec terre) en dehors des volumes de sécurité. Idéalement, cette prise doit être située à une hauteur comprise entre 5 cm et 1,30 m du sol pour être facilement accessible et éviter les projections d’eau directes.
Concernant le lavabo, toute prise électrique standard doit être installée à plus de 60 cm de celui-ci. Les seules exceptions sont les prises rasoir qui, grâce à leur transformateur de séparation intégré, peuvent être installées dans le Volume 2, à des puissances de 20 à 50 VA.
Restrictions pour les interrupteurs
Les interrupteurs classiques sont, comme les prises de courant standards, interdits dans les Volumes 0, 1 et 2. Les interrupteurs autorisés dans le Volume 1 sont ceux qui fonctionnent en Très Basse Tension de Sécurité (TBTS) de 12V, avec un transformateur placé hors volume.
Dans la zone hors volume, les interrupteurs traditionnels peuvent être installés, mais toujours en respectant les distances minimales par rapport aux points d’eau, et ils doivent être protégés par un dispositif différentiel adapté.
Quelles protections électriques sont obligatoires pour une salle de bain ?
Au-delà du positionnement des équipements, la protection des circuits électriques de la salle de bain est une exigence de la norme NF C 15-100. Sans ces dispositifs de sécurité, même une installation conforme dans ses volumes pourrait présenter un danger.
Il ne faut jamais négliger ces protections, car ce sont elles qui réagissent instantanément en cas de problème, coupant l’alimentation électrique avant qu’un accident grave ne se produise. C’est l’ultime rempart de votre sécurité.
Tous les circuits électriques qui alimentent la salle de bain doivent impérativement être protégés par un interrupteur différentiel de 30 mA. Ce dispositif détecte les fuites de courant, même minimes, vers la terre (par exemple, si une personne touche un appareil défectueux) et coupe l’électricité en quelques millisecondes, protégeant ainsi les personnes contre l’électrocution.
En complément, comme je l’ai déjà mentionné, une mise à la terre rigoureuse et une liaison équipotentielle supplémentaire sont exigées pour tous les éléments métalliques présents dans la salle de bain. Cela inclut les canalisations d’eau froide et chaude, les radiateurs, les huisseries métalliques, et même la structure de la baignoire ou du receveur de douche si elle est métallique. Le but est de s’assurer qu’aucun élément conducteur ne puisse créer une différence de potentiel dangereuse en cas de défaut électrique.
Respecter ces protections, c’est se prémunir contre les risques les plus graves. En cas de non-conformité, au-delà du risque physique, vous pourriez faire face à des problèmes avec votre assurance en cas de sinistre électrique. Mieux vaut prévenir que guérir, et pour cela, faire vérifier son installation par un professionnel qualifié est toujours le meilleur des conseils.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
Pourquoi la norme NF C 15-100 est-elle si stricte pour les salles de bain ?
La norme NF C 15-100 est très stricte pour les salles de bain à cause de la combinaison dangereuse de l’eau et de l’électricité. L’eau étant un excellent conducteur, le risque d’électrocution ou d’électrisation est fortement accru en présence d’humidité. Les volumes de sécurité et les indices de protection élevés visent à prévenir tout contact direct ou indirect avec des éléments sous tension dans cet environnement à risque.
Quels sont les appareils de Classe I et de Classe II ?
Les appareils de Classe I sont ceux qui ont une isolation simple et qui nécessitent impérativement d’être reliés à la terre via un conducteur de protection. En cas de défaut d’isolation, ce raccordement à la terre permet de dévier le courant de fuite et de faire déclencher les protections. Les appareils de Classe II possèdent une double isolation renforcée qui ne requiert pas de raccordement à la terre, offrant ainsi une protection supplémentaire en cas de défaillance de la première isolation.
Peut-on installer un sèche-serviettes électrique dans une salle de bain ?
Oui, il est tout à fait possible d’installer un sèche-serviettes électrique dans une salle de bain, mais son emplacement doit respecter la norme NF C 15-100. Il ne peut être installé ni dans le Volume 0, ni dans le Volume 1. Il est généralement autorisé dans le Volume 2, à condition d’être de Classe II et d’avoir un indice de protection d’au moins IPX4. Dans la zone hors volume, les restrictions sont moindres.
Une prise électrique est-elle autorisée juste à côté du lavabo ?
Non, une prise électrique standard n’est pas autorisée juste à côté du lavabo. La norme NF C 15-100 exige qu’une prise de courant standard soit installée à plus de 60 cm minimum du lavabo, et ce, uniquement dans la zone hors volume. Cette distance permet d’éviter les projections d’eau directes sur la prise, réduisant ainsi les risques d’accident.
Que signifie « Très Basse Tension de Sécurité (TBTS) 12V » ?
La Très Basse Tension de Sécurité (TBTS) 12V signifie que l’appareil fonctionne avec une tension électrique de 12 volts, ce qui est bien inférieur aux 230 volts du réseau domestique standard. Une tension inférieure à 50V est considérée comme sûre pour l’être humain, même en cas de contact. Elle est utilisée dans les zones les plus humides (Volumes 0 et 1) pour garantir une sécurité maximale, souvent via un transformateur de séparation qui abaisse la tension du réseau.
